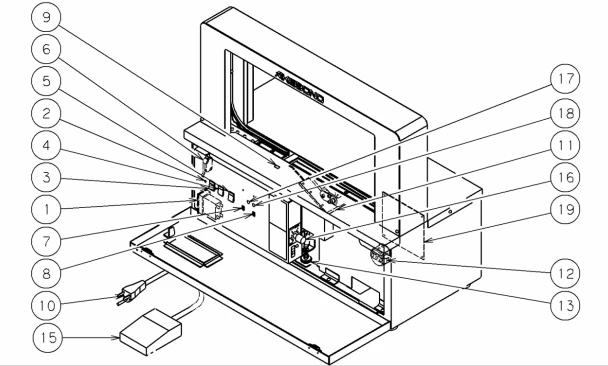

① سوئیچ پاور برق را روشن و خاموش می کند. "من" روشن است.
② چراغ برق
................................................ وقتی کلید برق روشن است می درخشد.
③ سوئیچ تغذیه نوار
...................................... نوار را به راهنمای قوس می دهد. هنگامی که نوار تغذیه می شود و نوک نوار تشخیص داده می شود، لامپ می درخشد.
④ سوئیچ تنظیم مجدد
................................................. چرخش چرخش یک چرخه شفت بادامک. اگر نوار گیر کرد یا برق قطع شد، از این سوئیچ برای تنظیم مجدد موقعیت نوار استفاده کنید.
⑤ سوئیچ استارت
................................................ عملیات باندینگ زمانی شروع می شود که این سوئیچ فشار داده شود در حالی که لامپ تغذیه نوار می درخشد.
⑥ سوئیچ ایمنی
................................................ برای ایمنی هدف، دستگاه به طور خودکار با باز شدن درب متوقف می شود. چرخش شفت بادامک و تغذیه نوار نیز غیرفعال خواهد شد.
⑦ سوئیچ انتخاب سوئیچ جدول
..................... این سوئیچ کلید Table را فعال یا غیرفعال می کند.
⑧ سوئیچ حالت
................................................. دو باند روش ها را می توان با توجه به مقالاتی که قرار است بسته بندی شود انتخاب کرد.
نوار بعد از چرخه
توقف موقت --- مقاله را باند میبندد و وقتی نوار نوار باز است متوقف میشود.
⑨ سوئیچ جدول هنگامی که کالایی که قرار است بسته بندی شود روی میز قرار می گیرد، زمانی که این کلید (7) روی میز تنظیم شود، عملیات نواربندی به طور خودکار آغاز می شود.
⑩ دوشاخه برق
................................................ به یک پریز برق AC مشخص وصل می شود.
⑪ شکاف درج نوار نوار را در این شکاف قرار دهید.
⑫ نگهدارنده نوار نوار مشخص شده را در اینجا تامین کنید.
⑬ پیچ تنظیم کشش
.......................... نیروی کشش را می توان با چرخاندن این پیچ تنظیم کرد.
⑮ سوئیچ پا
................................................. این سوئیچ می تواند به جای سوئیچ Start که با دست کار می کند، عملیات نواربندی را شروع کند.
⑯ پتانسیومتر تنظیم دمای بخاری
..................................... دمای بخاری می تواند باشد
با چرخاندن این پتانسیومتر تنظیم می شود. دما با چرخش در جهت عقربه های ساعت و بالعکس افزایش می یابد.
⑰ پتانسیومتر تنظیم زمان جمع شدن نوار
...................................... زمان پس گرفتن نوار می تواند باشد با چرخاندن این پتانسیومتر تنظیم می شود. زمان جمع شدن نوار با چرخش در جهت عقربه های ساعت این پتانسیومتر و بالعکس افزایش می یابد.
⑱ پتانسیومتر تنظیم زمان خنک کننده
.......................................... زمان خنک شدن را می توان افزایش داد
با چرخاندن این پتانسیومتر در صورتی که یک نوار کاغذی به دلیل نیروی برگشت قوی یک مقاله پاره شده باشد.
این برد مدار عملکرد دستگاه را کنترل می کند. تنظیم سرعت تغذیه نوار، تنظیم سرعت جمع شدن نوار و پتانسیومترهای تنظیم زمان سفت شدن ثانویه در اینجا نصب می شوند.
